Набор Схемотехника - это микроконтроллер Arduino UNO, беспаечная макетная плата и набор из 100 компонентов для проектирования электронных схем. Полный актуальный перечень компонентов схемотехники и их фото вы можете увидеть в этом документе.
Программное обеспечение
- Для программирования Arduino UNO подходит RobboScratch и Arduino IDE.
- Моделировать проекты, проводить тестовую проверку и программировать можно в разделе Цепи онлайн-сервиса Tinkercad.
Подключение к RobboScratch
При первом использовании схемотехники нужно загрузить код в плату Arduino UNO через Arduino IDE. В следующие разы достаточно подключить плату к компьютеру через USB и подключиться к RobboScratch (шаг 8).
Шаг 1. Установите и запустите Arduino IDE.

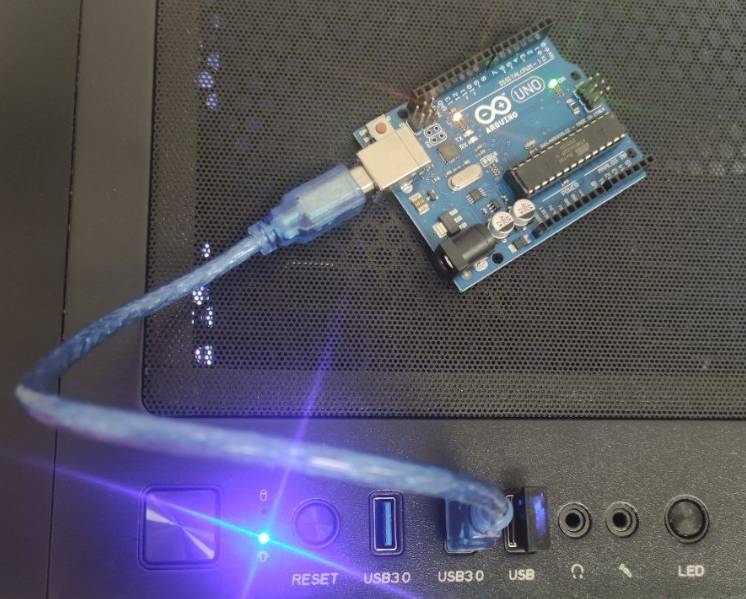

Шаг 2. Подключите Arduino UNO к компьютеру через USB.

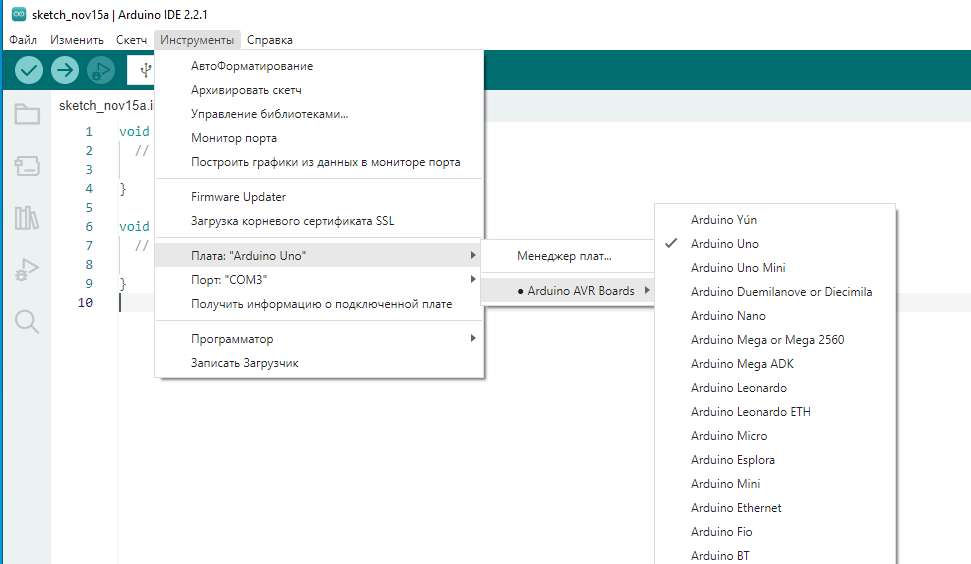

Шаг 3. Зайдите в меню Инструменты > Плата > Arduino AVR Boards > выберите Arduino UNO.

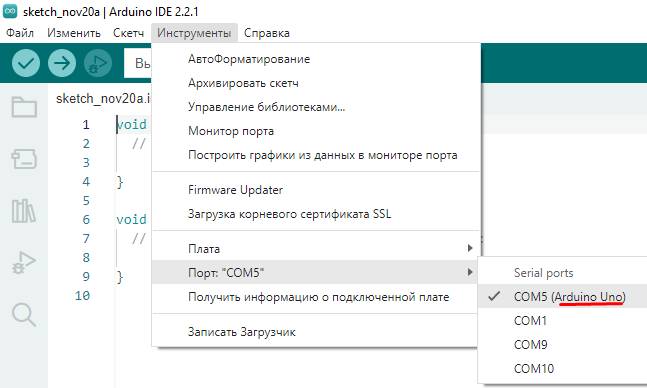

Шаг 4. Зайдите в меню Инструменты > Порт > выберите порт подключения Arduino UNO.
Если COM порт платы Arduino UNO не определяется в Arduino IDE - установите драйвер чипа CH340 USB-Serial.

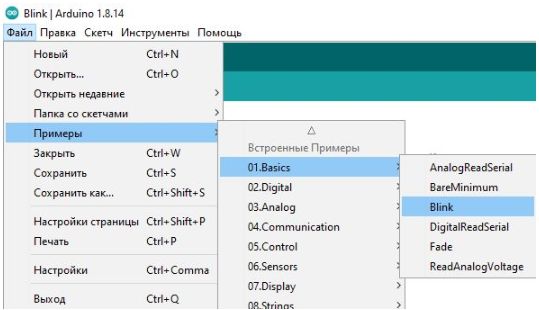

Шаг 5. Зайдите в меню Файл > Примеры и выберите любой скрипт из примеров. Нажмите
, чтобы его загрузить на плату.

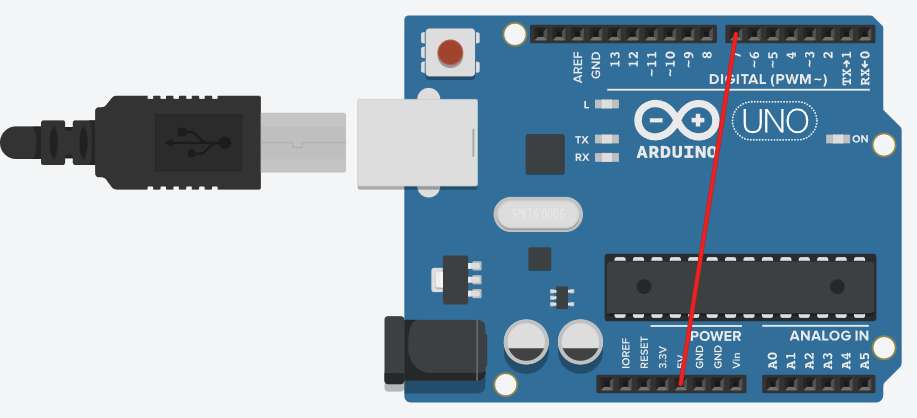

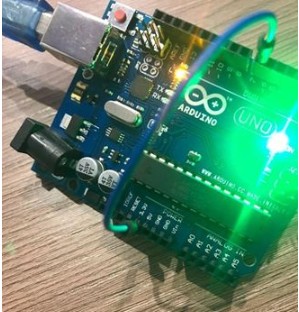

Шаг 6. На плате ArduinoUNO замкните 5V и 7 цифровой пин соединительным кабелем папа-папа.
Шаг 7. Установите и запустите RobboScratch.
Шаг 8. Откройте RobboScratch и нажмите Поиск устройств.

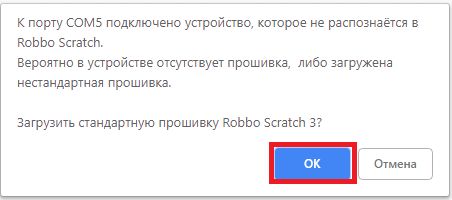

Шаг 9. В появившемся окне с предложением загрузки прошивки нажмите ОК. Не закрывайте программу до завершения прошивки.
После успешной прошивки кнопка А станет зеленого цвета
>
.
Arduino UNO готова к работе в RobboScratch.
В случае возникновения ошибки переходите к следующим шагам.
Шаг 10. Закройте Robbo Scratch.
Шаг 11. Скачайте программу прошивки.
Шаг 12. Откройте файл Arduino.ino и нажмите
, чтобы загрузить прошивку на плату. Дождитесь окончания загрузки.
Шаг 13. Запустите Robbo Scratch и нажмите Поиск устройств.
Кнопка А станет зеленого цвета
>
. Arduino UNO готова к работе в RobboScratch.
Проверка в RobboScratch

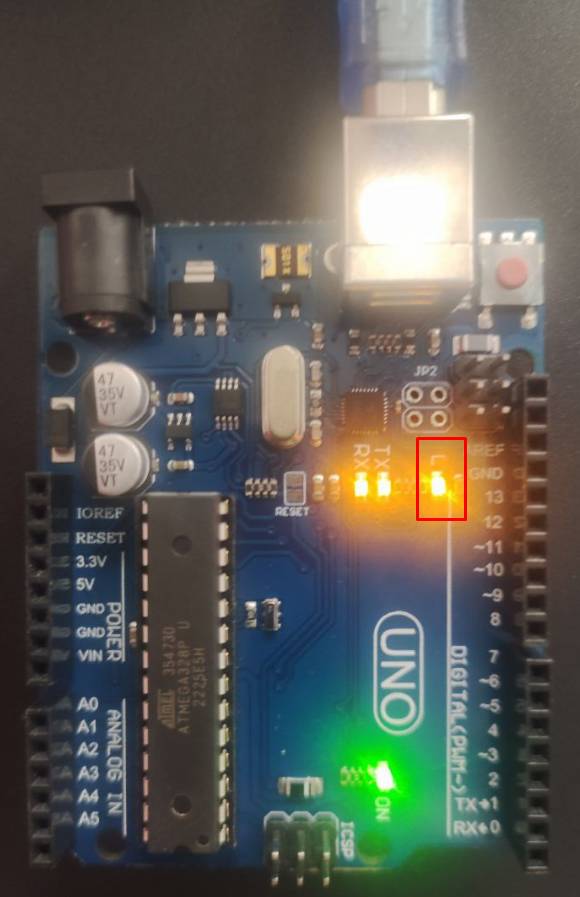

На плате Ардуино есть светодиод, подключенный к пину №13. Он отмечен на плате английской буквой “L”.
Можно запрограммировать его включение или выключение без сборки схемы.

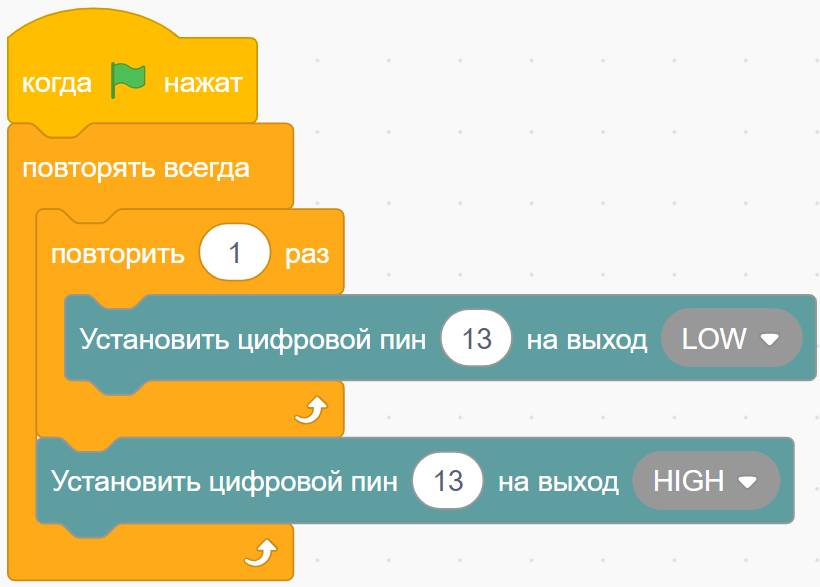

Скетч ниже программирует светодиод мигать с частотой 1 раз в секунду.
Дальнейшее использование

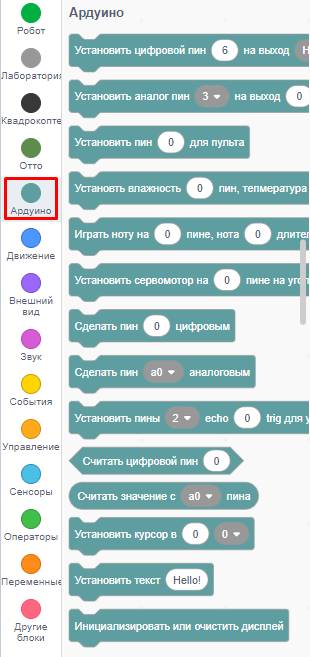

Для программирования Arduino в Robbo Scratch 3 есть специальный блок Arduino.

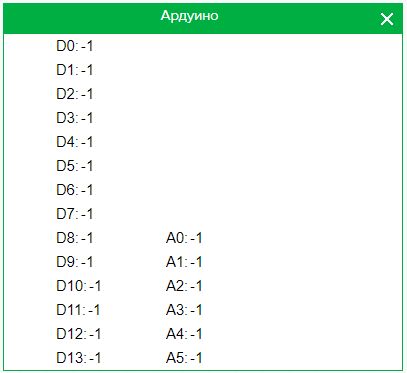

Нажав на кнопку
, вы можете видеть изменение показаний пинов платы.
В нашем методическом отделе есть образовательные уроки и курсы с использованием Схемотехники, также у нас есть программы повышения квалификации для учителей. Напишите нам, если вас это интересует.
