Технические характеристики
-
Габариты принтера: 370х280х350 мм.
- Вес принтера: 3.5 кг.
-
Прошивка: Marlin.
-
Формат 3D-модели: STL.
- Размеры детали для печати: 170х100х100 мм.
- Напряжение питания: 12 В.
- Потребляемая мощность: 100 Вт.
-
Подключение к компьютеру: USB.
-
Рабочий стол без подогрева.
-
Тип печати: FDM.
-
Тип материала: PLA.
-
Тип рабочего инструмента: один экструдер.
-
Характеристики рабочего инструмента:
- диаметр сопла 0,4 мм;
- максимальная температура 250оС;
- диаметр нити 1,75 мм.
Описание частей и элементов управления

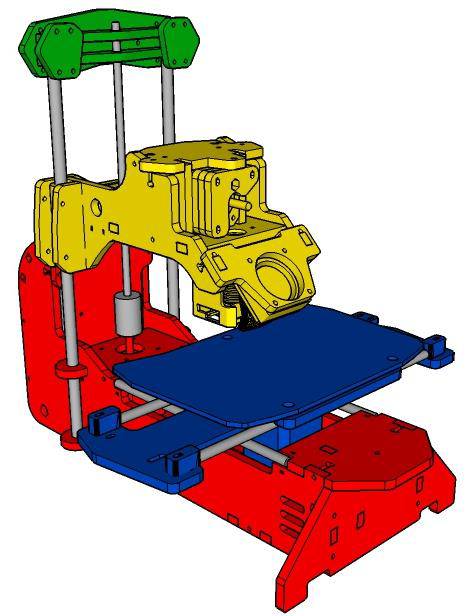

Описание частей принтера:
- основание - выделено красным;
- каретка Z - выделено жёлтым;
- печатный стол - выделено синим;
- держатель шпилек - выделено зелёным.

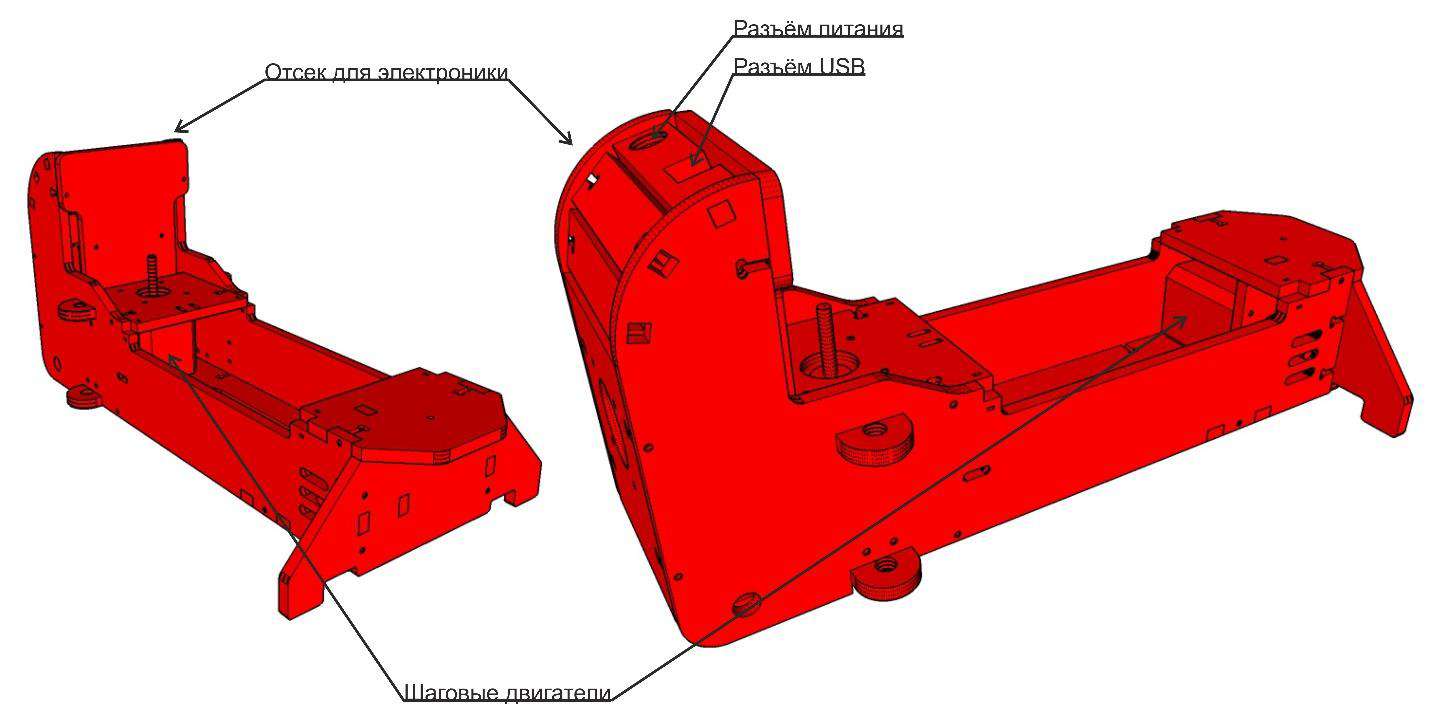

Основание
Базой для принтера является основание. На него устанавливаются два шаговых двигателя Y и Z и электроника.

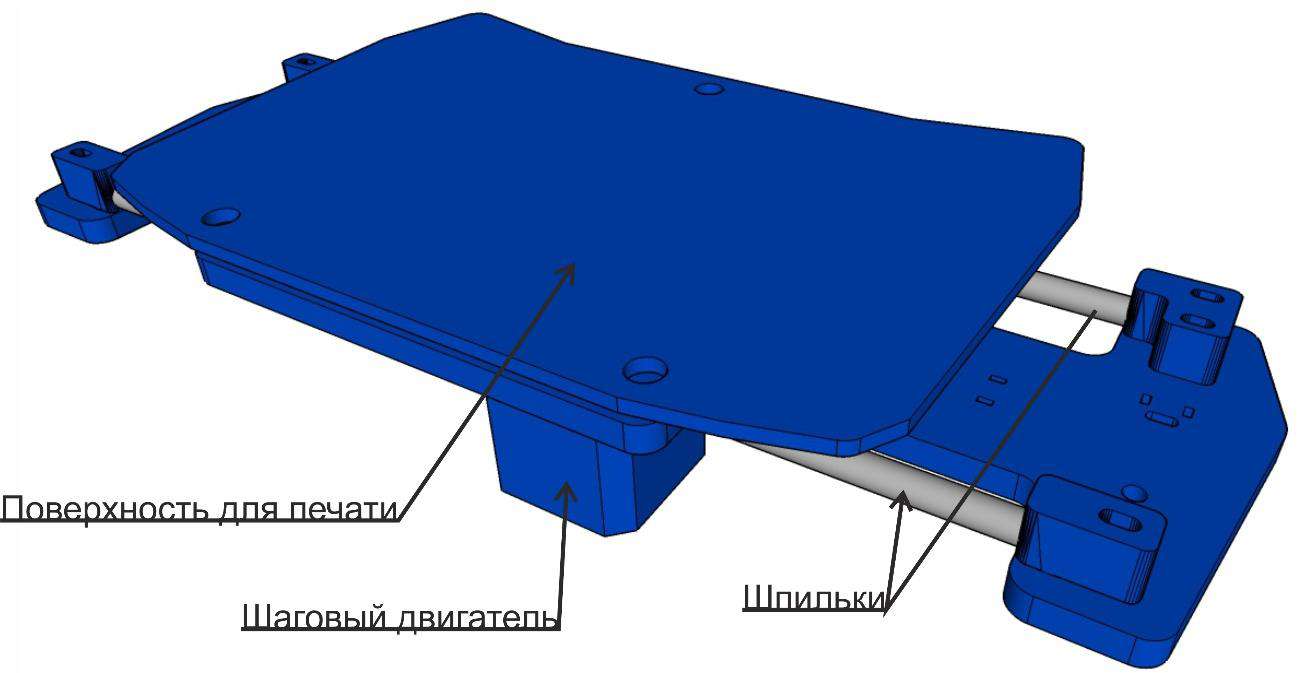

Подвижный печатный стол
Подвижный печатный стол состоит из двигателя оси X, шпилек и поверхности для печати.

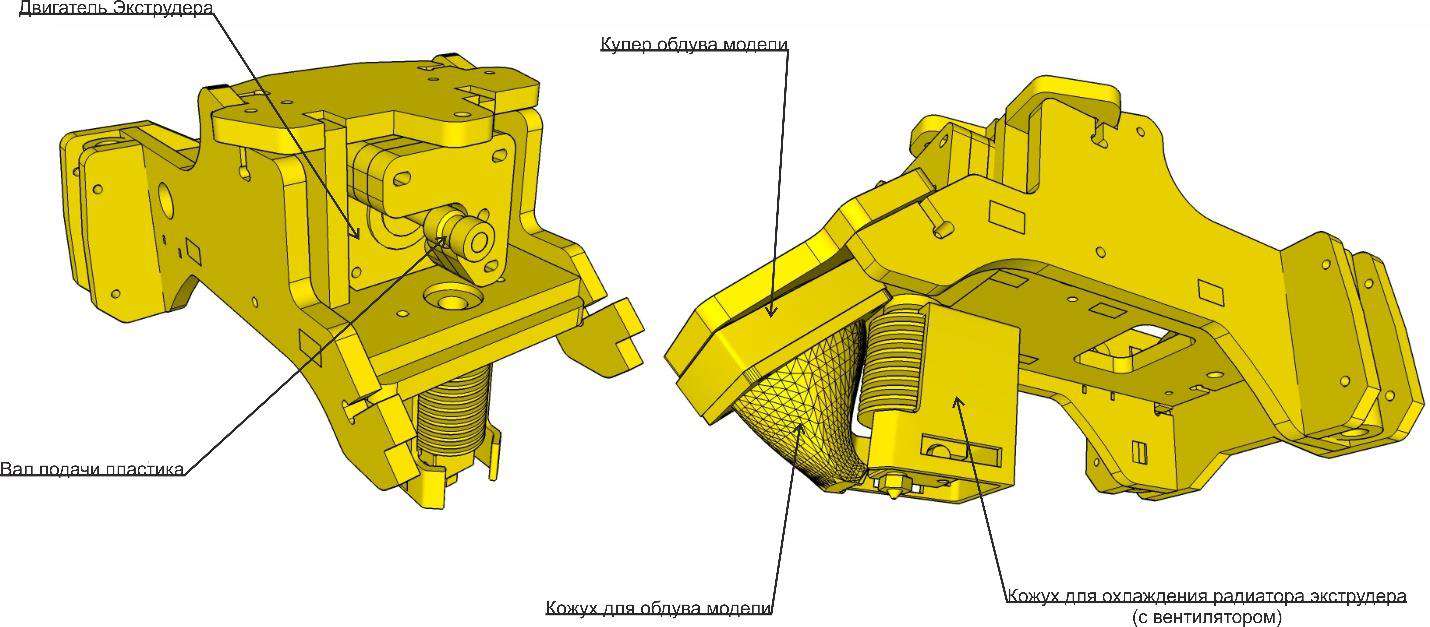

Каретка оси Z
Каретка оси Z состоит из двигателя экструдера, экструдера и кулера обдува модели с кожухом.
Технология печати
3D-принтер работает по технологии FDM (Fused Depositing Method): объёмные объекты создаются путём послойного нанесения на платформу расплавленного пластика.

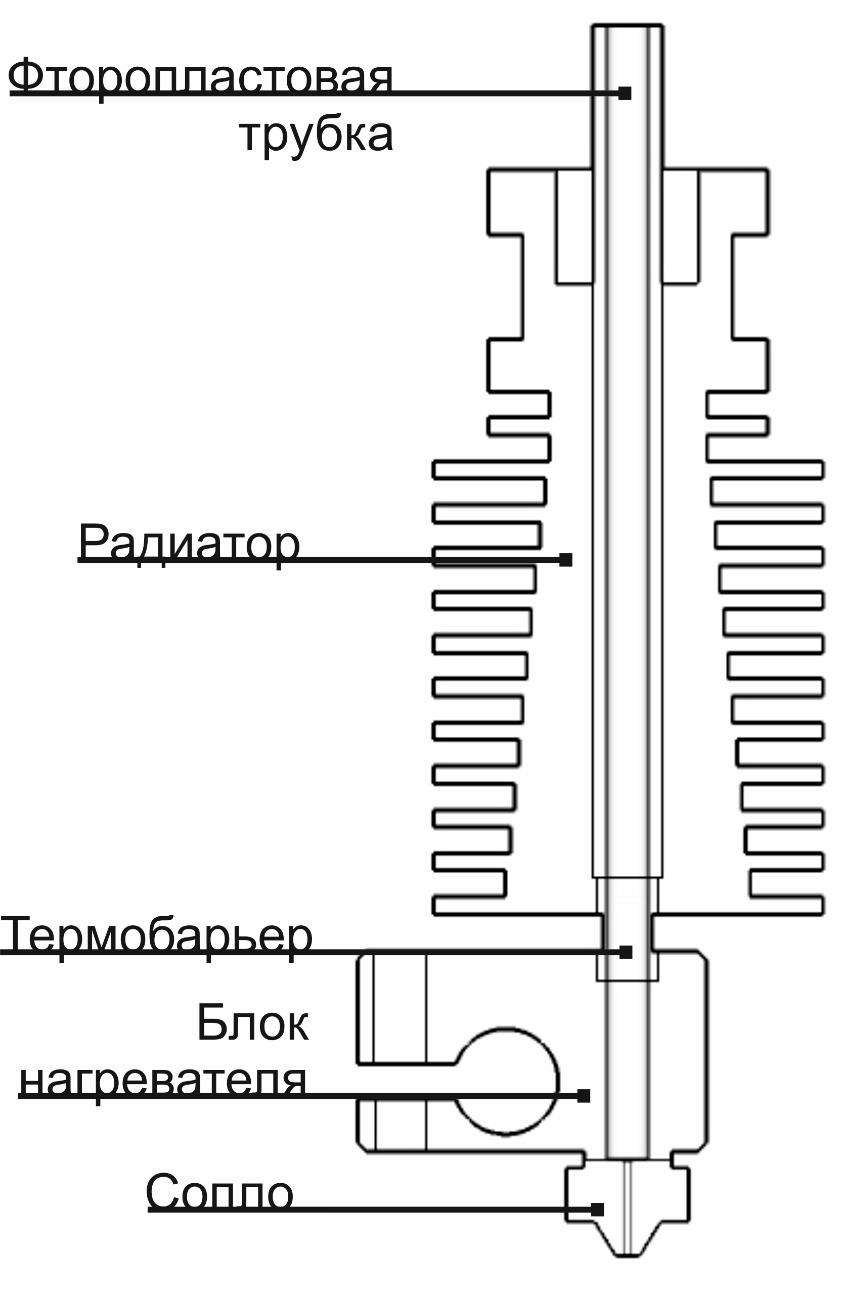

Главный узел принтера – экструдер. В нём происходит нагрев пластикового прутка и выдавливание расплавленной нити на стол принтера. Двигатель экструдера подаёт пруток в фторопластовую трубку экструдера. Из фторопластовой трубки пруток поступает в нагревательную камеру, где он разогревается до температуры плавления и под давлением вытекает через сопло. Температура в камере поддерживается при помощи нагревательного элемента, а контроль температуры осуществляется при помощи терморезистора.
