Перестал работать датчик

    Шаг 1. Проверьте, работает ли датчик при установке в другие слоты робоплатформы.


    Шаг 2. Со временем контактная площадка слотов датчиков загрязняется. В этом случае почистите контактную площадку обыкновенной стирательной резинкой (ластиком).

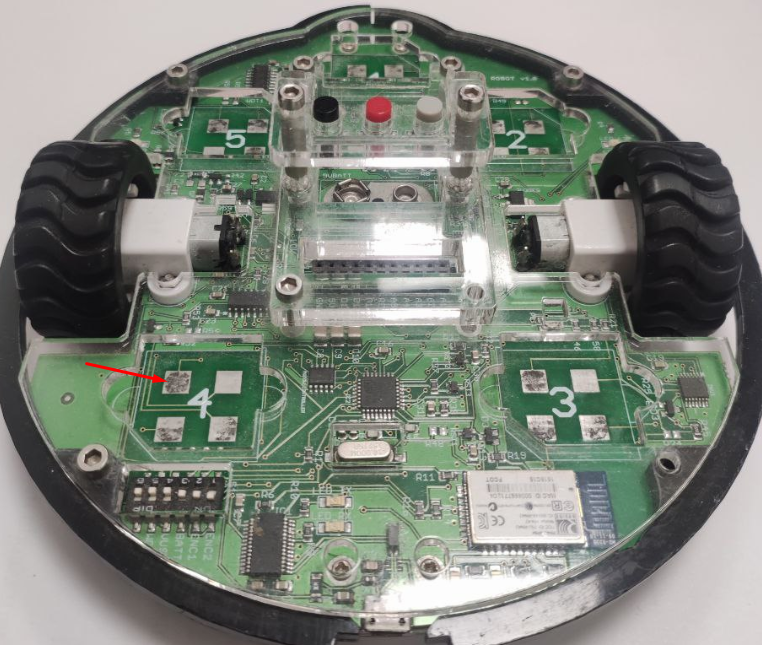

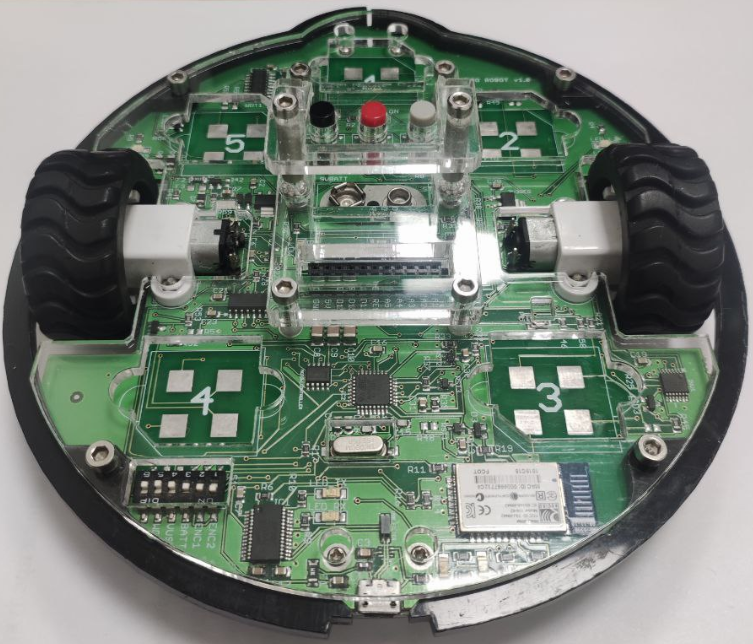

    См. фото до и после очистки:

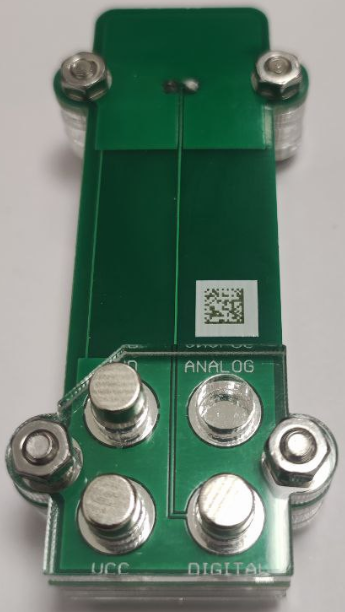

    Шаг 3. Проверьте, совпадает ли высота магнитов, установленных на датчиках снизу. Если один из магнитов не достает до контактной площадки, возьмите запасной магнит из комплекта пустого датчика.

    Шаг 4. Проверьте расположение магнитов на датчиках:
    • Для LED датчика магниты должны быть в VCC, GND, ANALOG.
    • Для всех остальных датчиках - в VCC, GND, DIGITAL.

    Правильное расположение приведено в таблице:

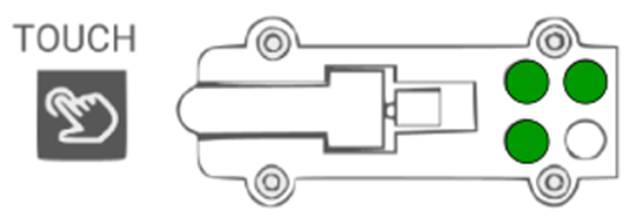

    TOUCH:

    • GND
    • ANALOG
    • VCC

    LIGHT:

    • GND
    • ANALOG
    • VCC

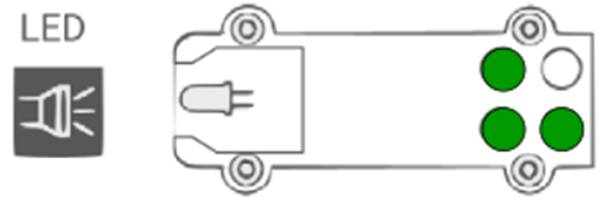

    LED:

    • GND
    • DIGITAL
    • ANALOG

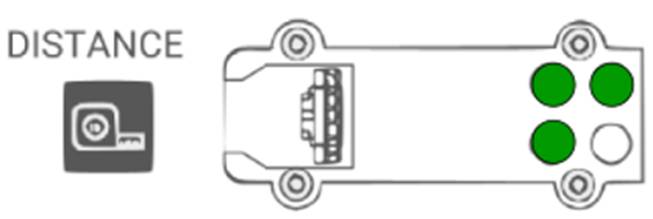

    DISTANCE:

    • GND
    • ANALOG
    • VCC

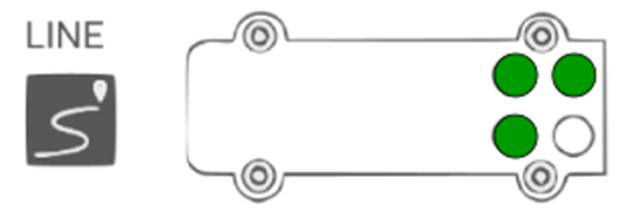

    LINE:

    • GND
    • ANALOG
    • VCC
