Быстрый старт с набором расширений для Лаборатории

    Что входит в состав?

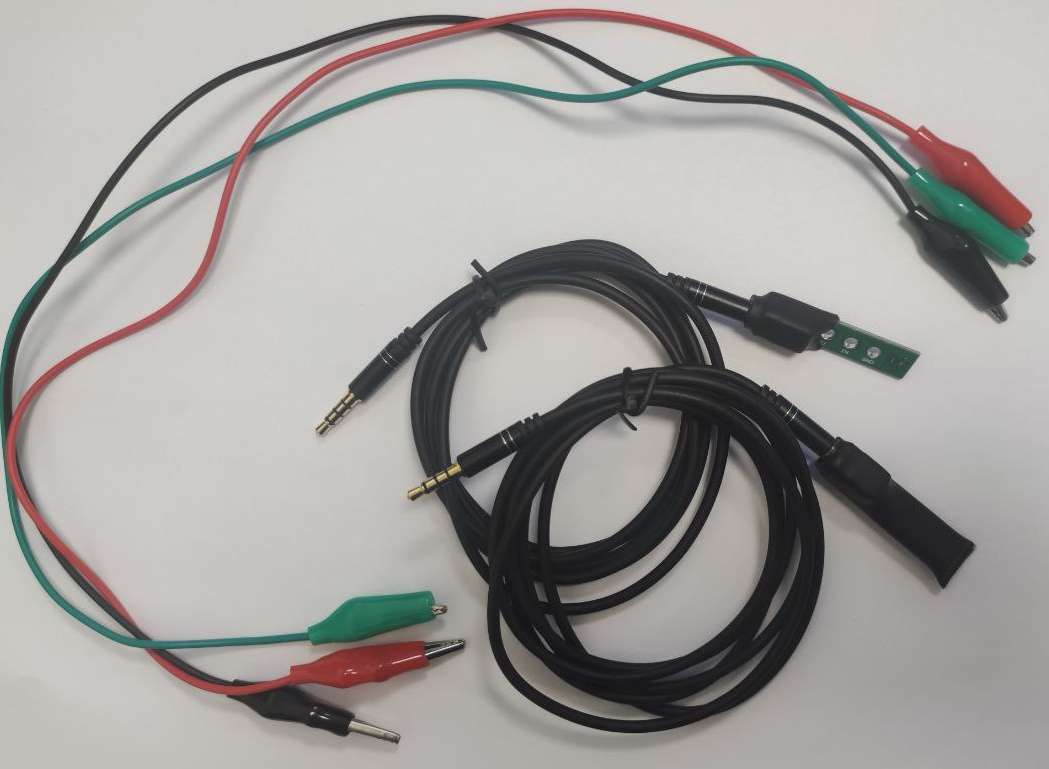

    • Три крокодила – это кабели с зажимами, они нужны для измерения напряжения и соединения электронных компонентов.
    • Датчик для измерения напряжения имеет на плате три выхода для подключения крокодилов - 5V, IN и GND. Подключается к Лаборатории через разъем 3.5 Jack.
    • Датчик для измерения температуры имеет изолированную плату. Подключается к Лаборатории через разъем 3.5 Jack.


    Подключение и проверка набора в RobboScratch

    Шаг 1. Проверьте, что Лаборатория подключена к RobboScratch:

    • на Лаборатории горит зеленый светодиод;
    • кнопка  зеленого цвета.

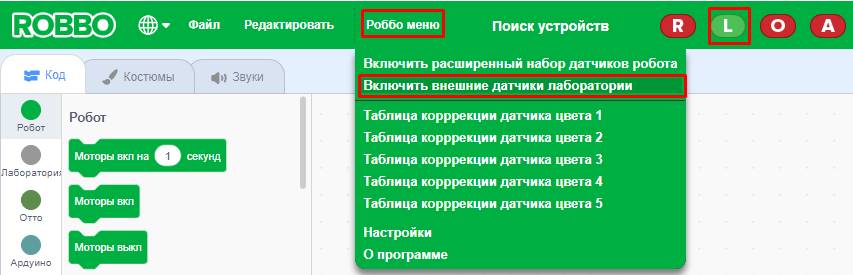

    Шаг 2. В RobboScratch нажмите Роббо меню > Включить внешние датчики лаборатории.

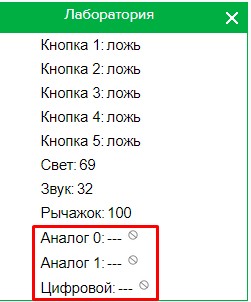

    В результате в меню показаний добавится три новых показания.


    Датчик температуры. Шаги 3-4 описывают подключение и проверку датчика.
    В RobboScratch3 показания определяются только при подключении к аналоговым портам.
    Плата датчика температуры изолирована, чтобы датчик можно было опускать в жидкости. Но будьте осторожны: не допускайте попадания жидкости в разъем AUX, мочить можно только изолированную часть датчика.

    Шаг 3. Подключите датчик температуры к Лаборатории к аналоговому входу A0 или A1.

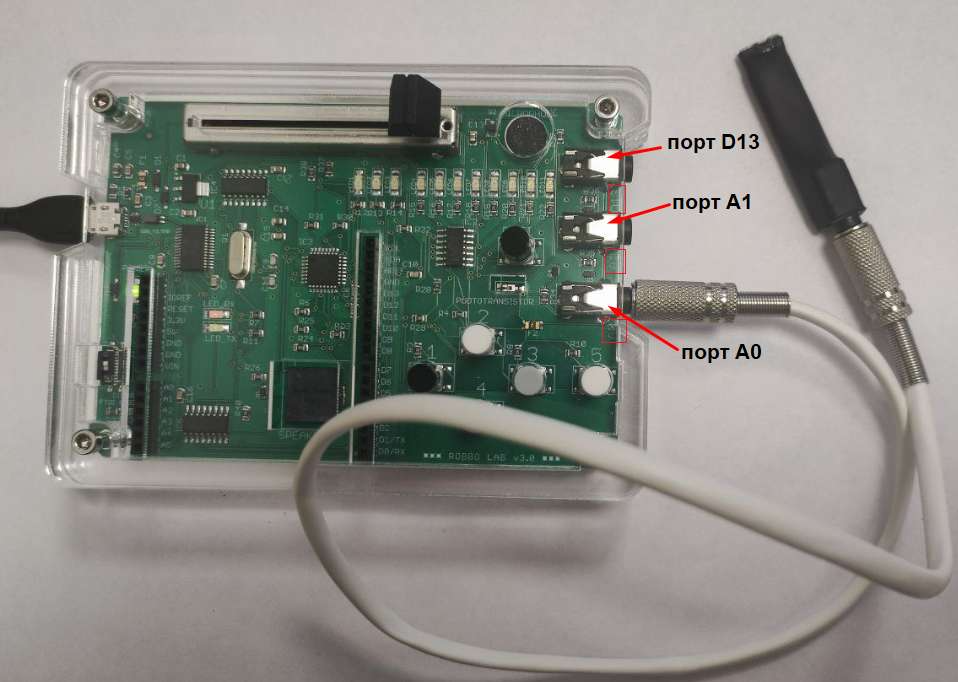

    На рисунке показано подключение датчика температуры к порту А0 Лаборатории.

    Шаг 4. В RobboScratch выберите тот же порт и в нем нажмите , потом выберите нужный Sensore type.

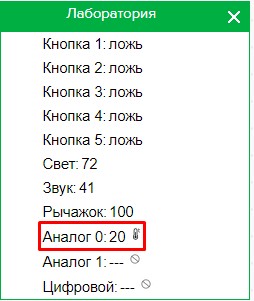

    На рисунке в поле Аналог 0 выбран датчик температуры, физически датчик также подключен к A0. Температура определяется как 20 градусов Цельсия.

    Датчик для измерения напряжения. Шаги 5-7 описывают подключение и снятие показаний с батарейки.
    В RobboScratch3 напряжение определяется в условных единицах: 5 Вольт = 100.
    Погрешность датчика 15%.
    Датчик имеет выводы для крокодилов:
    • 5V – выходной пин от стабилизатора напряжения с выходом 5В и максимальным током 1 А. Используйте только для подключения дополнительных устройств;
    • IN – выходной пин для вывода входного сигнала ("плюс");
    • GND – вывод для подключения земли ("минус").
    Шаг 5. Подключите датчик к аналоговому порту А0 или А1 Лаборатории, определите тот же порт в RobboScratch.

    Шаг 6. Подключите крокодилы к выходам IN и GND на плате датчика.

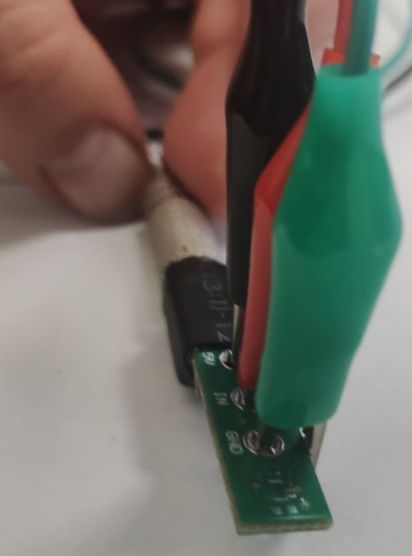

    На фото красный провод - IN, зеленый - GND.

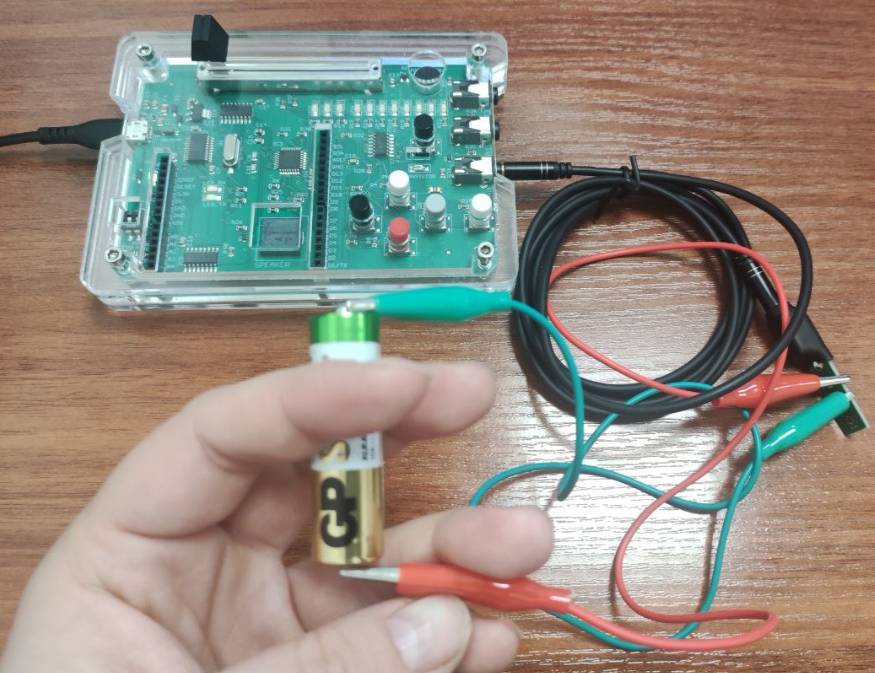

    Шаг 7. Кабель от IN нужно подключить к + батарейки, кабель от GND к - батарейки.


    В строке показаний RobboScratch3 датчик определяет 34. Переведем из условных единиц в вольты, получим 1.7В. Измерения верны: производитель батарейки заявляет напряжение 1.5В, погрешность датчика 15%.

    Готово! Вы подключили и проверили набор расширений.
