Как настроить Repetier-Host и Slic3r для 3D-принтера?

    Чтобы напечатать 3D-модель, нужно STL файл преобразовать в g-код. Для этого используется управляющая программа Repetier-Host и программа нарезки Slic3r.
    Инструкция состоит из:
    • конфигурации Repetier-Host;
    • установки и конфигурации Slic3r.
    Создать STL файл можно в любой программе, которая поддерживает 3D-моделирование. Например, можно использовать профессиональную CAD программу - SolidWorks, Autocad, Компас или бесплатный онлайн сервис Tinkercad. Также подойдут графические редакторы - CorelDraw, Paint 3D.

    Конфигурация Repetier-Host

    Шаг 1. Скачайте и установите Repetier-Host.
    При возникновении трудностей, воспользуйтесь инструкцией по установке Repetier-Host. Инструкция подходит для ОС Windows.

    Шаг 2. Подключите 3D-принтер к компьютеру, затем к сети 220В.

    Шаг 2. Откройте Repetier-Host.

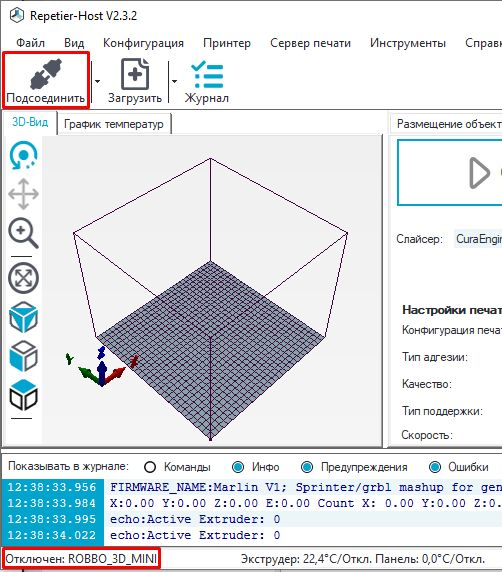

    Шаг 3. Нажмите Подсоединить.
    Статус принтера внизу окна Repetier-Host изменится на "Подключено: ROBBO_3D_MINI".

    Шаг 4. Нажмите  и перейдите в меню Соединение.

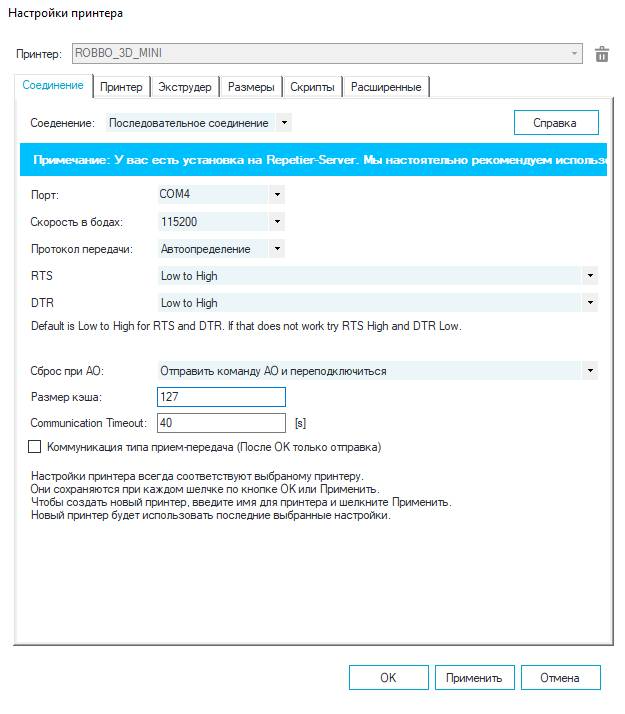

    Шаг 5. В меню Соединение измените параметры:
    • скорость в бодах: 115200;
    • протокол передачи: автоопределение;
    • сброс при АО: отправить команду АО и переподключиться;
    • размер кэша: 64;
    • Communication Timeout: 127;
    • Убрать флажок в поле Коммуникация типа прием-передача.

    Шаг 6. В меню Соединение в пункте Порт выберите COM порт принтера.
    Чтобы посмотреть назначенный порт устройства, откройте Диспетчер устройств и перейдите в раздел Порты (COM и LPT). Танцующий робот определяется как USB_SERIAL_CH000, в скобках указан номер порта.

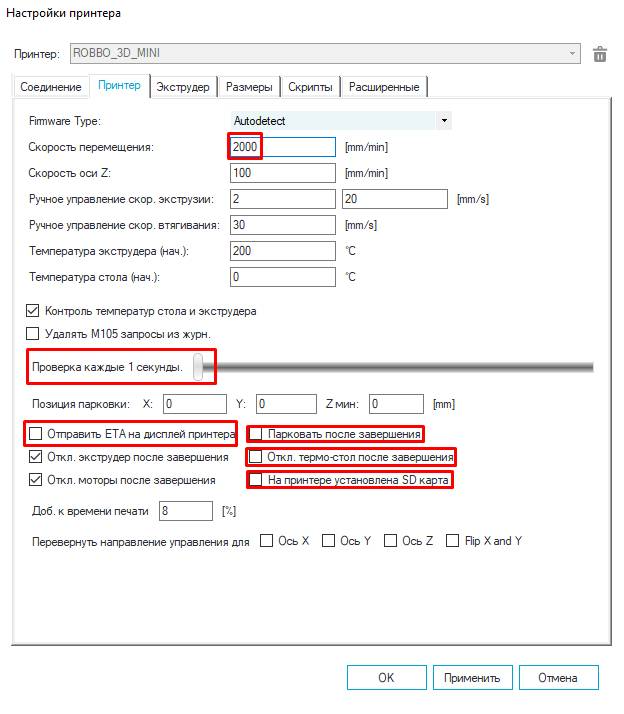

    Шаг 7. Перейдите в меню Принтер и измените параметры:
    • скорость перемещения: 2000;
    • температура стола (нач.): 0;
    • проверка каждые 1 сек;
    • убрать флажок в поле Отправить ЕТА на дисплей принтера;
    • убрать флажок в поле Парковать после завершения;
    • убрать флажок в поле Откл. термо-стол после завершения;
    • убрать флажок в поле На принтера установлена SD карта.

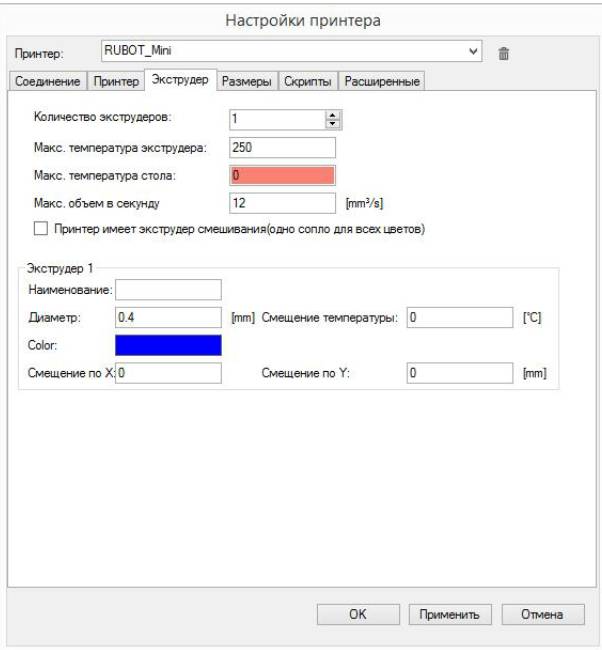

    Шаг 8. Перейдите во вкладку Экструдер и измените параметры:
    • количество экструдеров: 1;
    • макс. температура экструдера: 250;
    • макс. температура стола: 0.

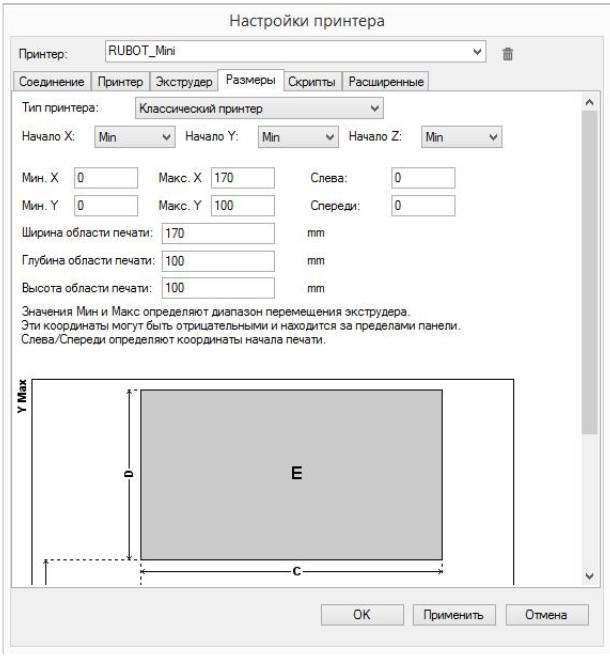

    Шаг 9. Перейдите во вкладку Размеры и измените параметры:
    • макс.Х: 170;
    • макс.Y: 100;
    • ширина области печати: 170;
    • глубина области печати: 100;
    • высота области печати: 100.


    Шаг 10. Нажмите Применить.

    Конфигурация Slic3r

    Переходите к настройке Slic3r после установки и настройки Repetier-Host.
    Шаг 1. Скачайте Slic3r.

    Шаг 2. Разархивируйте скачанный файл в папку Slic3r.

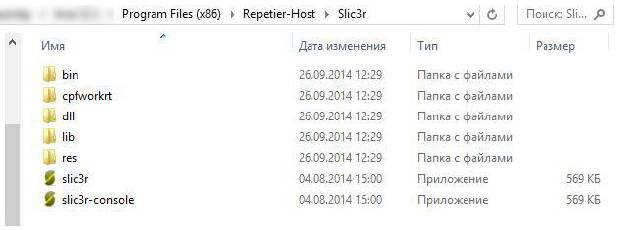

    Шаг 3. Переместите папку Slic3r в директорию, куда установлен Repetier-Host.

    Шаг 4. Откройте Repetier-Host и нажмите кнопку .

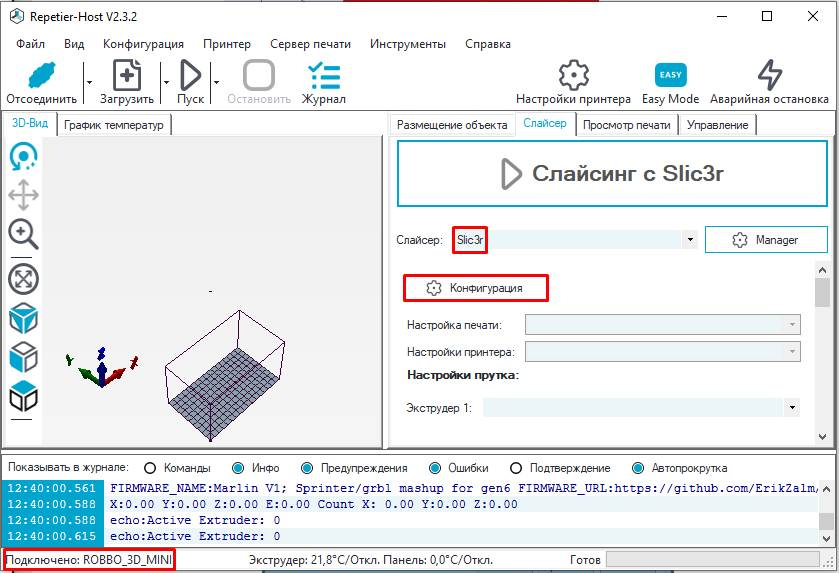

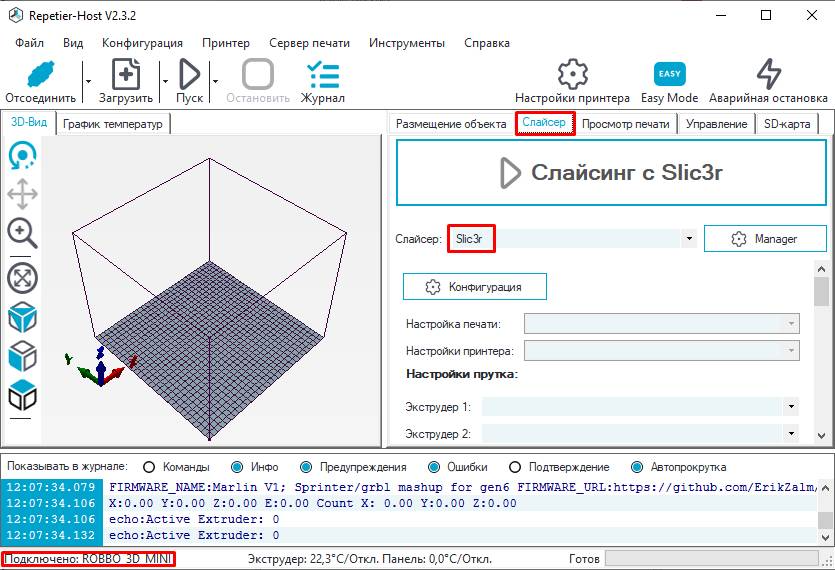

    Шаг 5. Перейдите на вкладку Слайсер и выберите тип слайсера Slic3r.


    Шаг 6. Скачайте файл конфигураций ROBBO_3D-PRINTER_MINI_Slic3r_config_bundle.

    Шаг 7. На вкладке Слайсер нажмите Конфигурация.

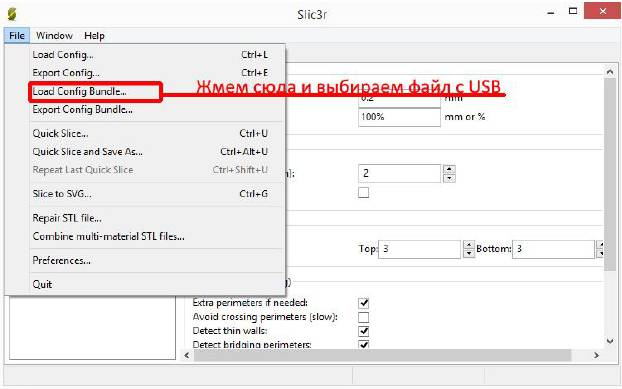

    Шаг 8. Нажмите File > Load Config Bundle и загрузите файл ROBBO_3D-PRINTER_MINI_Slic3r_config_bundle.

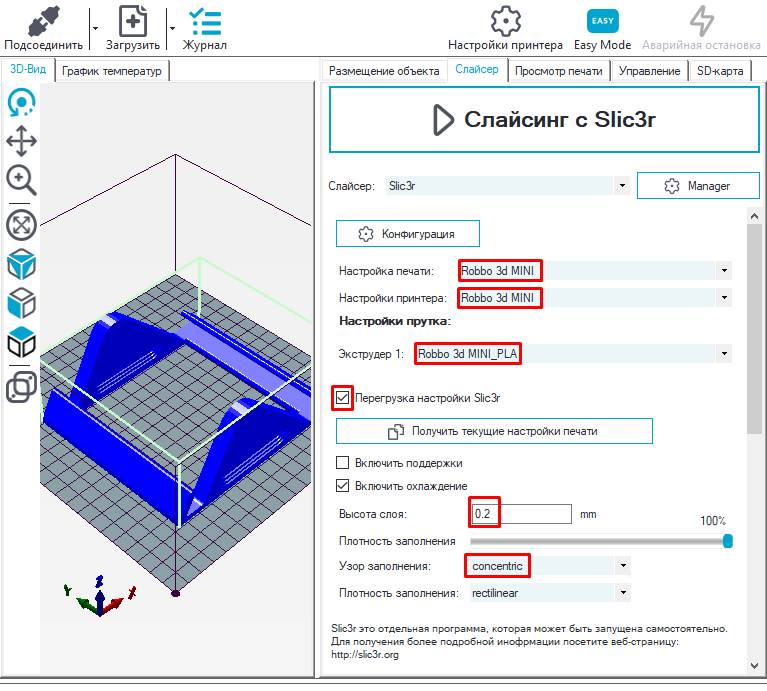

    Шаг 9. Укажите настройки Repetier-Host:
    • выбор профиля для печати: Robbo 3d MINI;
    • настройки принтера: Robbo 3d MINI;
    • выбор типа пластика: Robbo 3d MINI_PLA;
    • выбрать параметр Перезагрузка настройки Slic3r;
    • выбрать параметр Включить охлаждение;
    • рекомендуем установить высоту слоя 0.2 мм - чем больше высота слоя, тем хуже качество печати;
    • узор заполнения: concentric;
    • рекомендуем установить процент заполнения 50-70%: при выборе 100% деталь будет монолитной, при 0% - полая.


    Конфигурация программ завершена. Чтобы напечатать модель, переходите в быстрый старт с 3D-принтером МИНИ.
