В статье описано, как запустить принтер впервые и напечатать деталь. До выполнения инструкции заправьте пластик и проведите техническое обслуживание принтера.

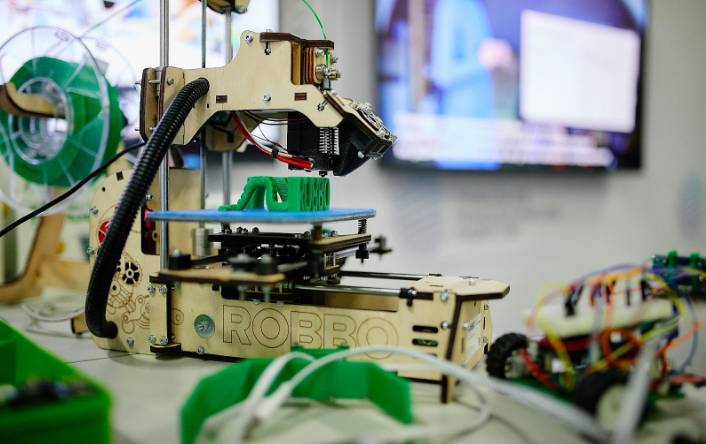

Возможности 3D-принтера:
- максимальный размер детали: 170х100х100 мм;
- тип материала: PLA пластик;
- формат 3D-модели: STL.
3D-принтер работает по технологии FDM - послойно наплавляет материал, создавая физический объект по 3D-модели. Подробнее о технологии 3D-принтера читайте в статьях:
Комплектность: 3D-принтер; USB-флешка с ПО и файлами конфигураций; USB кабель; блок питания.
Техника безопасности
-
Работайте с 3D-принтером в хорошо проветриваемых помещениях с температурой окружающей среды 15°C -25°C и влажностью до 70%.
- Установите 3D-принтер на ровную устойчивую поверхность, вдали от легковоспламеняющихся веществ, открытого огня, воды.
- Проводите техническое обслуживание согласно плану ТО.
- Не препятствуйте перемещению подвижных деталей во время печати.
- Не прикасайтесь к нагревательному элементу экструдера во время работы с 3D-принтером.
- Не допускайте попадания посторонних предметов в подвижные части и вентилятор.

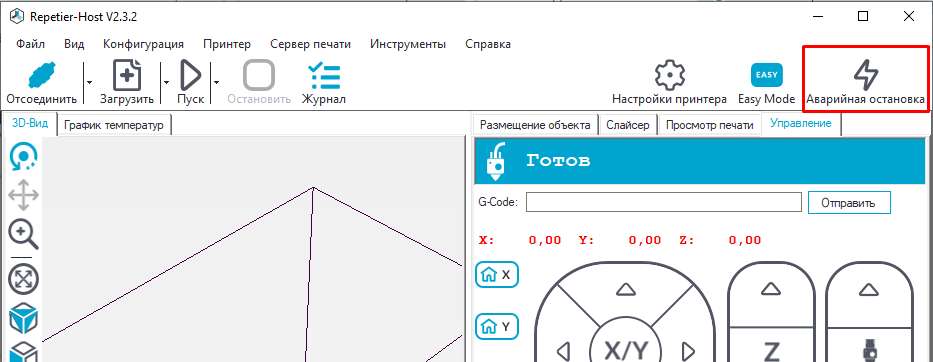

- Для оперативного отключения принтера нажмите Аварийная остановка. Печать остановится, и принтер выключится.
Первый запуск
Шаг 1. Подключите 3D-принтер к компьютеру через USB.
Шаг 2. Подключите блок питания к принтеру и к сети 220В.
Шаг 4. Откройте Repetier-Host и нажмите кнопку
.
Кнопки управления 3D-принтером:
Шаг 5. Узнайте температуру плавления пластика, который вы будете использовать для печати.
PLA PRO пластик CyberFiber плавится при температуре 210-230*С.

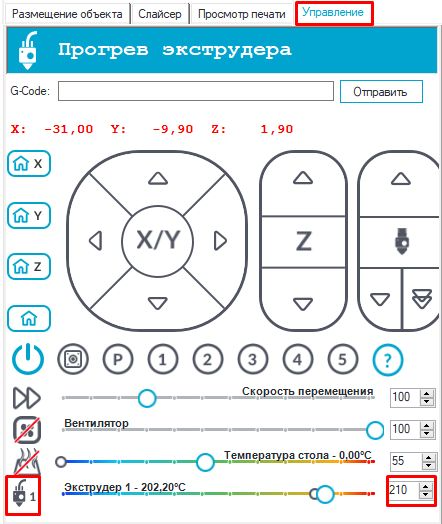

Шаг 6. На вкладке Управление включите экструдер
и установите температуру плавления пластика.
Текущая температура экструдера показана над шкалой. На скриншоте ниже температура экструдера 202,20*С.

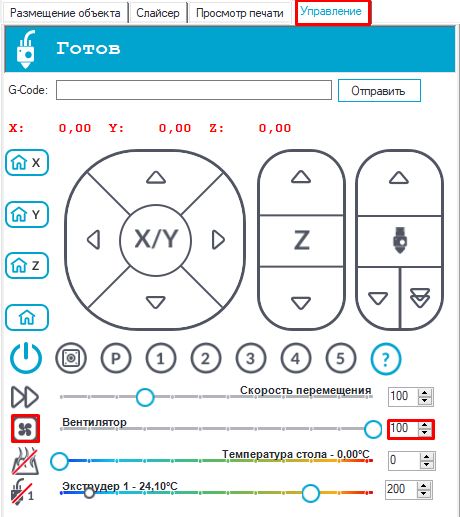

Шаг 7. Включите вентилятор на 100%.

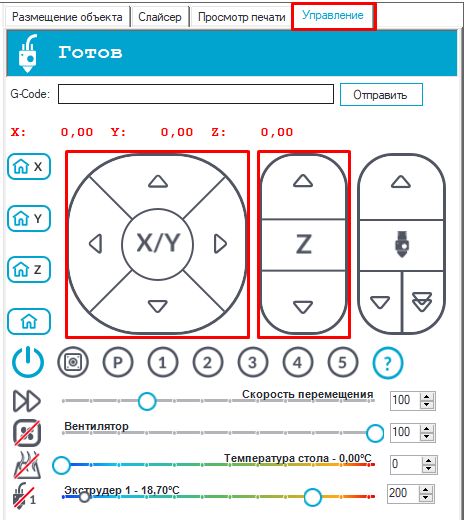

Шаг 8. Нажмите на кнопки перемещения по осям X/Y и по оси Z.
Стол 3D-принтера переместится на заданное расстояние.

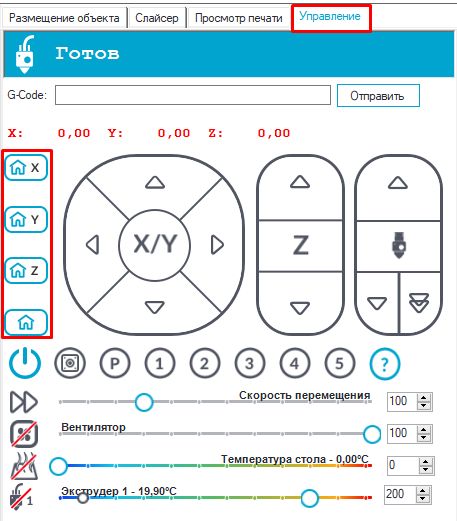

Шаг 9. Нажмите на кнопки перехода в домашние положения.
Стол D-принтера переместится к концевому выключателю, немного отъедет назад и остановится в начальном положении. Координаты будут установлены в 0.

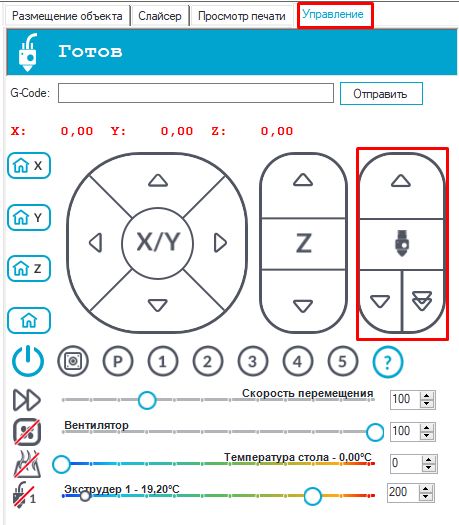

Шаг 10. Нажмите кнопку вниз подачи прутка.
Расплавленный пластик будет идти через сопло экструдера.
Если пластик не подается, на вкладке Управление проверьте, разогрет ли экструдер до температуры плавления пластика (шаг 6).
Шаг 11. Подготовьте 3D-модель в формате .stl.
Для создания 3D-модели можно использовать CAD программы - SolidWorks, Autocad, Tinkercad или графические редакторы - CorelDraw, Paint 3D и др. Также 3D-модель можно найти в интернете на любительских сайтах.

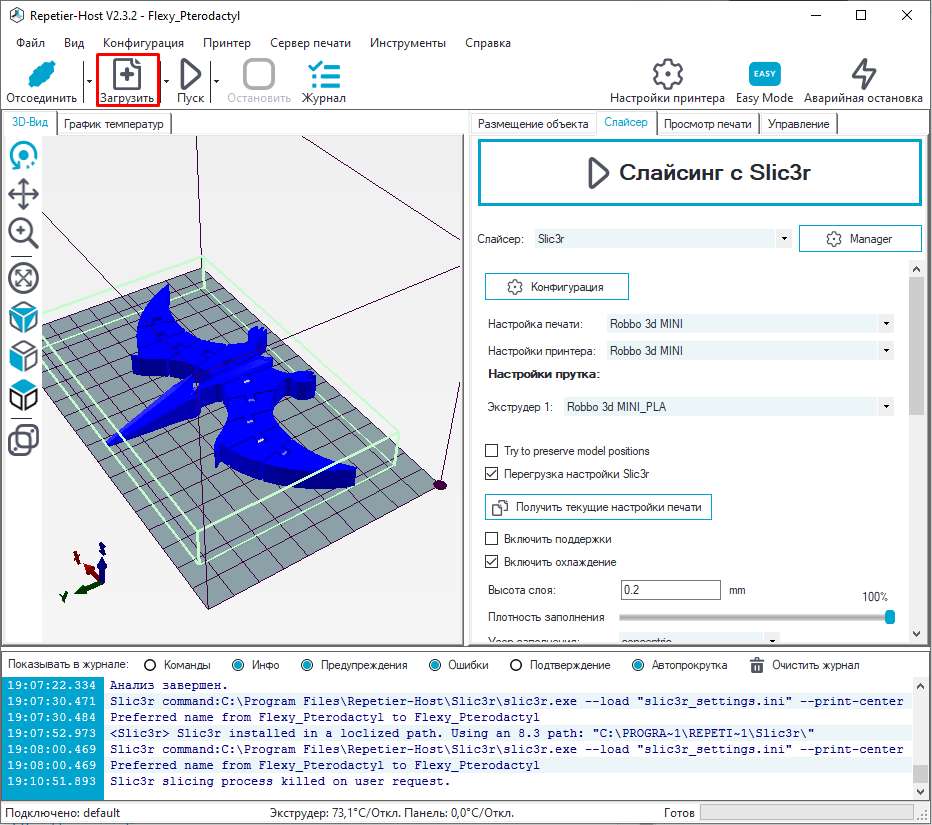

Шаг 12. В Repietier-Host нажмите
и загрузите .stl:

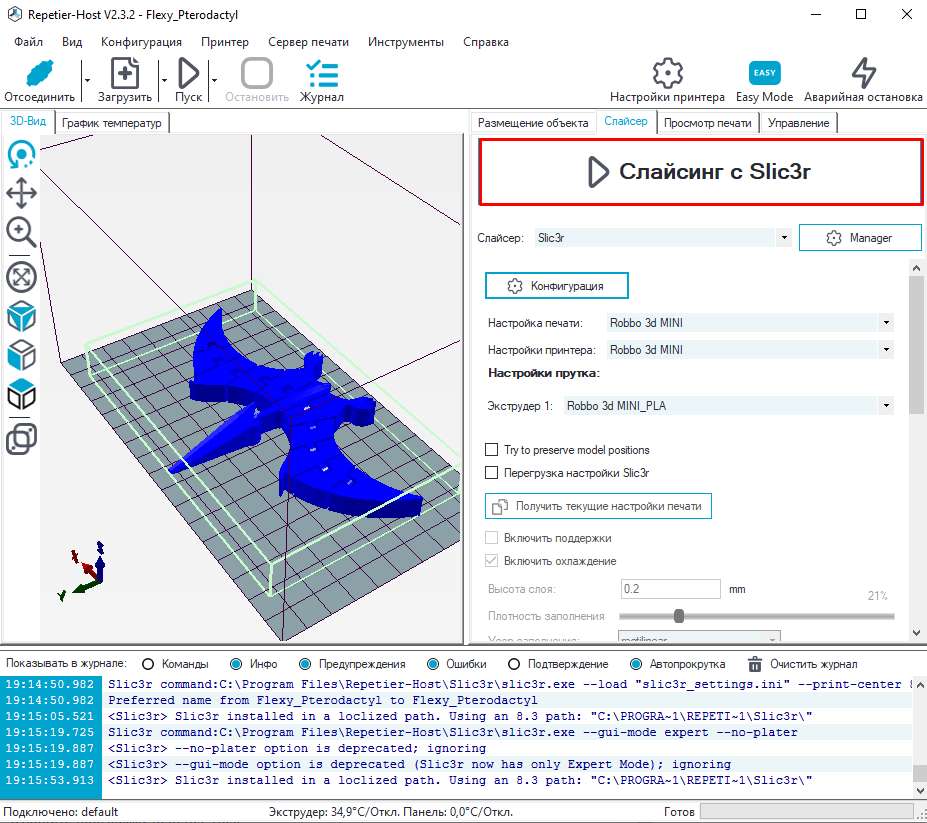

Шаг 13. На вкладке Слайсер нажмите кнопку Слайсинг с Slic3r:
Для версий Slic3r 1.3.0 и выше переходите к следующему шагу.
Для версий Slic3r 1.2.9 и ниже:

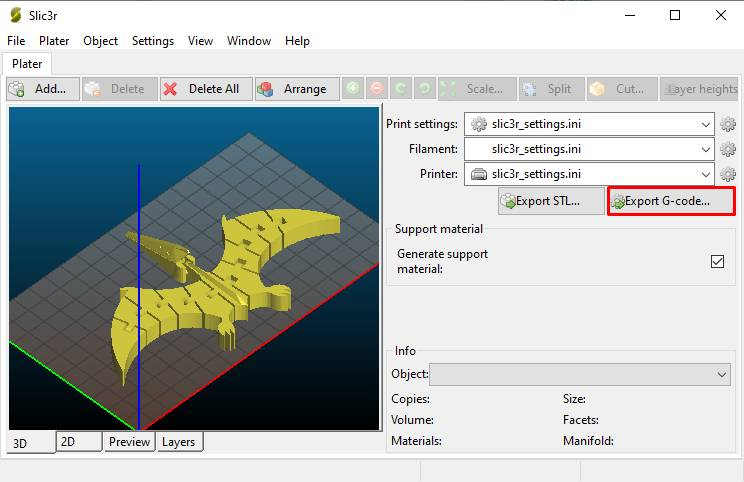

1. В открывшемся окне Slic3r нажмите Export G-code и сохраните .gcode.
2. В Repietier-Host нажмите

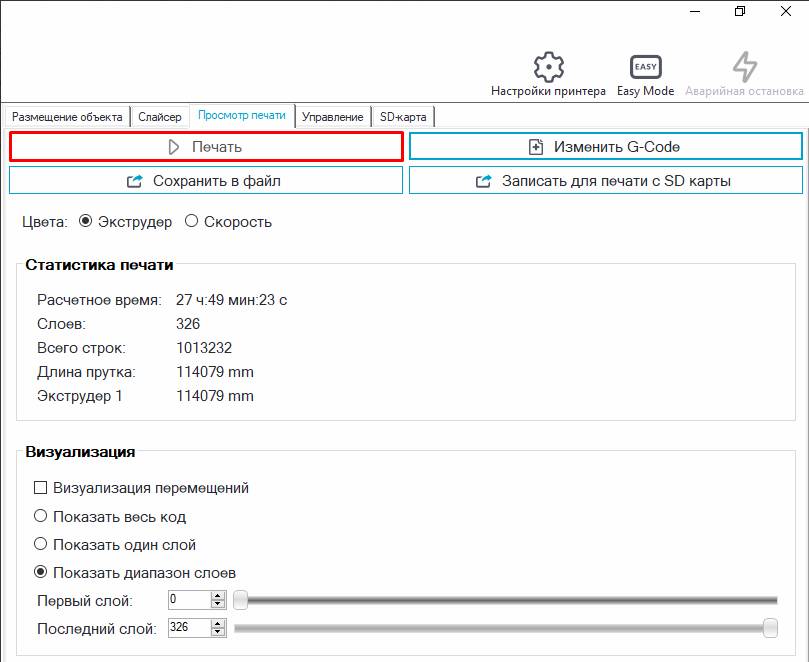

Шаг 14. На вкладке Просмотр печати нажмите Печать:
Готово! 3D-принтер начнет печатать вашу модель.

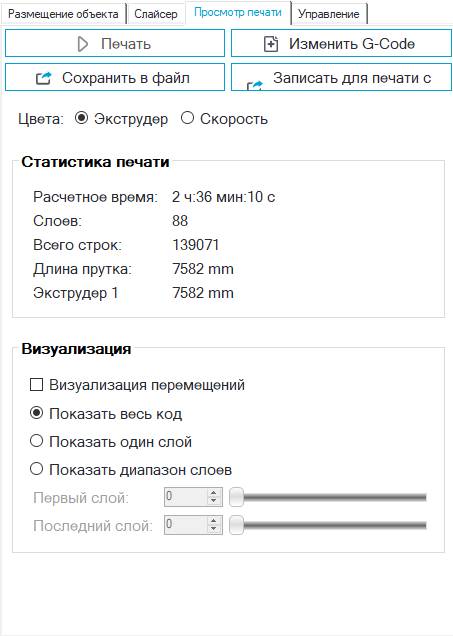

На вкладке Просмотр печати указано расчетное время печати, количество необходимого материала и другая информация о 3D-печати:
